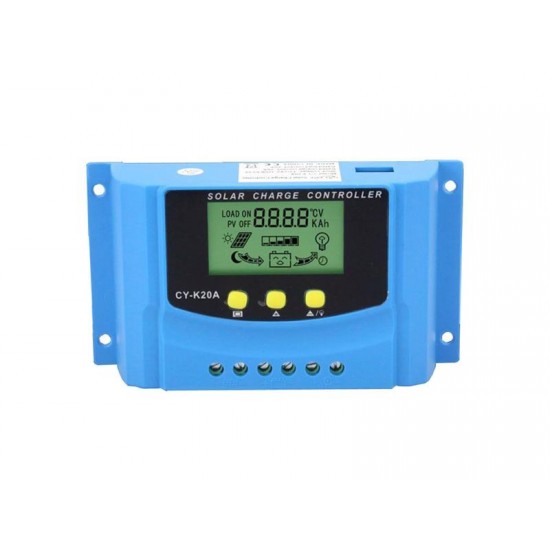

Solárny regulátor PWM CY-K20A, 12-24V / 20A pre rôzne batérie. PWM regulátor CY-K20A umožňuje nabíjanie batérií Pb, Li-Ion alebo LiFePO4 prúdom až 20A a pripojenie FV panelov 18V (pre systémové napätie 12V) alebo 36V (pre systémové napätie 24V) do výkonu 240W (480W-24V). Je vybavený LCD displejom pre nastavenie a zobrazenie prevádzkových parametrov.

Parametre produktu:

Solárne regulátory PWM pripájajú solárne panely priamo k nabíjané batérii a po dosaženínastaveného či daného svorkového napätia batérie je následná regulácia riešená pulzným obmedzením-prerušením prúdu. Toto sa deje vo frekvencii jednotiek až desiatok Hz a pri niektorých regulátorov je indikovánoblikáním LED s označením charge alebo solar . Regulátory sú vhodné pre panely so zhodným systémovým napätím ako je napätie batérie, inak dochádza k stratám, kedy sa časť výkonu zmarí vplyvom nevhodnej V-A charakteristiky panelu.

Technické parametre:

Rozsah menovitého napätia batérie pre aktívne nabíjanie: 11,1-12,8V alebo 22,2-25,6V

Pb batérie AGM - mód B01 (12V alebo 24V)

Li-Ion batéria 3S = 11,1 (3 × 3,7V) alebo 6S = 22,2V - mód B02

LiFePO4 batérie 4S = 12,8V (4 × 3,2V) alebo 8S - mód B03

Max. výkon FV panelov: 240W-12V, 480W-24V

Max. vstupné napätie: 50V

Max. nabíjací i záťažový prúd: 20A

USB výstup: 5V / 2A

Rozmery: 150 × 85 × 34mm

Hmotnosť: 220g
