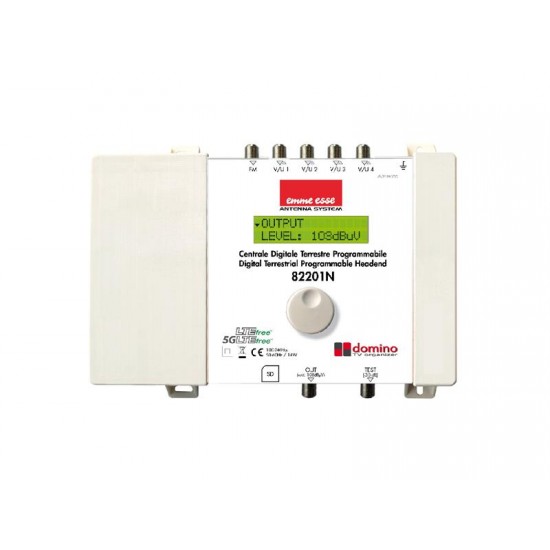

Anténny zosilňovač programovateľný Emme Esse 82201N Profiler Domino N

Anténny Profiler Domino 82201N výrobca Emme Esse je programovateľný terestriálny zosilňovač s nastaviteľnými filtrami. Zosilňovač disponuje piatimi vstupmi: FM + 4x VHF-UHF. Na nastavenie nepotrebujete žiadny externý programátor, ten je zabudovaný priamo v zosilňovači. Zosilňovač sám detekuje najvyššej TV kanál pripojený do vstupu a podľa toho zaraďuje vstupný filter typu horná zádrž pre obmedzenie rušenia v pásme 5G, 4G (LTE) alebo je filter vypnutý pri príjme TV kanálov nad 790 MHz. Zosilňovač automaticky načíta a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že pri nastavovaní nepotrebujete merací prístroj. Zosilňovač umožňuje frekvenčnú konverziu akéhokoľvek vstupného TV kanála v pásmach VHF a UHF na akýkoľvek iný TV kanál v pásmach VHF a UHF, čo je výhodné pre rôzne hotely a penzióny, kde majú rozsiahle rozvody na vysokých kmitočtoch veľký útlm. V jednotlivých TV kanáloch (alebo filtroch-klastroch) je automaticky v reálnom čase (do 20 sekúnd) regulovaná úroveň signálu pomocou AGC, tak aby na výstupe zosilňovača boli úrovne konštantný. Zosilňovač umožňuje spracovať viac ako 50TV kanálov v 32 filtroch. Ak požadujete konverziu kmitočtu, môžu byť v klastri až 3 TV kanály, napríklad môžete konvertovať skupinu kanálov 21, 22, 23 na skupinu kanálov 31, 32, 33. Pokiaľ konerzi nepožadujete, môže byť v jednom filtri až 6 susedných kanálov. Na výstupe zosilňovača je možné zaradiť náklon až 15 dB (oproti referenčnému kmitočtu 174MHz) pre kompenzáciu útlmu rozsiahleho televízneho rozvodu na vysokých kmitočtoch. Do vstupov VHF / UHF zosilňovača je možné pripojiť predzosilňovača, potom je nutné v Menu zapnúť napájať predzosilňovače +12 alebo + 24V, celkový odber predzosilňovačov môže byť až 100mA. Zosilňovač je vhodný pre porovnanie TV signálov pred vstupom do optoelktrického prevodníka pre rozvod optickými vláknami. Nastavenie celého modulu zosilňovača je možné uzamknúť heslom proti neprávněným zmenám a tiež je možné nastavenie uložiť na SD kartu a pri nastavovaní iného modulu tieto parametre opäť načítať z SD karty.

- 5 vstupov: 1 x FM + 4 x VHF-UHF

- 1 výstup hlavné, 1 výstup testovacie -30dB

- dokáže spracovať a preniesť viac ako 50 TV kanálov (multiplexov)

- konverzia kanálu VHF a UHF na akýkoľvek iný v pásmach VHF a UHF

- regulácia AGC v reálnom čase v jednotlivých TV kanáloch alebo klastroch

- najostrejšie filtre na trhu (50 dB na susedných kanáloch)

- zobrazuje úroveň jednotlivých TV kanálov

- možnosť zaradenia náklonu 9dB na výstupe

- filtre 5G, LTE na vstupoch

- jednoduchá konfigurácia

- možná výmena zdroje bez demontáže modulu

- uzamknutie nastavenia modulu heslom

- uloženie nastavení na SD kartu a prenesenie do iného modulu

- vstupy: 4 VHF/UHF + 1FM

- výstupy: 1 hlavný (FM + VHF + UHF) + 1 testovací -30dB

- frekvenčný rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz

- ochrana proti rušeniu mob.internetem: vypnuté, LTE, 5G

- rozmedzie vstupných úrovní FM: 37 až 77dBμV

- rozmedzie vstupných úrovní VHF: 40 až 109dBμV

- rozmedzie vstupných úrovní UHF: 40 až 109dBμV

- max. výstupná úroveň signálu FM (60dB/IM3): 113dBμV

- max. výstupná úroveň signálu VHF/UHF (60dB / IM3): 115dBμV

- max. výstupná úroveň signálu VHF/UHF (35dB / IM3): 126dBμV

- max. výstupná úroveň signálu VHF/UHF pre jeden MUX: 108dBμV

- max. výstupná úroveň signálu VHF/UHF pre 6 multiplexov: 105dBμV

- max. zosilnenie FM: 35dB

- max. zosilnenie VHF: >45dB

- max. zosilnenie UHF: až 65dB

- regulácia zosilnenia FM: 20dB

- regulácia zosilnenia VHF/UHF: automatická kanálová AGC

- regulácia spoločná na výstupe: 20dB

- nastavenie náklonu: vypnuté, zapnuté 0 až 15dB oproti 174MHz

- selektivita: 35dB/1MHz

- výstupná kvalita MER v pásme VHF/UHF: 35dB/35dB

- ochrana proti elektrostatickému prepätiu ESD: áno, všetky vstupy

- nastavenie napätia pre predzosilňovača: vypnuté, + 12V, + 24V (spolu 100mApro všetky vstupy)

- vstup pre SD kartu: áno, možnosť formátovania, zápisu a načítanie nastavenia modulu

- pracovná teplota: -5°C do +50°C

- napájacie napätie: 100 až 240V/AC

- príkon: 14W

- rozmery: 217 x 165 x 59mm

- hmotnosť: 0,8kg
